وقتی یک برد ۱۲ لایه از یک دستگاه صنعتی یا یک مادربرد گوشی هوشمند روی میزتان قرار می‌گیرد، دیگر خبری از مسیرهای ساده و قطعات درشت نیست. اینجا با یک شهر زیرزمینی از مس، فیبر و ویاهای میکروسکوپی روبرو هستید که در عمق برد دفن شده‌اند.

خرابی یک ویا در لایه پنجم، می‌تواند کل دستگاه را از کار بیندازد، بدون اینکه هیچ نشانه ظاهری روی سطح برد دیده شود. در این مقاله، به زبان ساده اما با دقت مهندسی، یاد می‌گیرید که چطور این شهر زیرزمینی را کالبدشکافی کنید، عیب‌یابی کنید و تعمیر نمایید. اگر به دنبال یادگیری عملی این مهارت‌های پیشرفته هستید، آموزش تعمیر برد در تبریز در آموزشگاه آپادانا با کارگاه‌های کاملاً مجهز، بهترین نقطه شروع است. برای مشاوره رایگان با شماره 4164-041 تماس بگیرید.

آناتومی یک برد چندلایه: داخل این جعبه سیاه چه خبر است؟

برای اینکه بتوانید یک Multilayer PCB را تعمیر کنید، اول باید بفهمید داخل آن چه می‌گذرد. تصور کنید یک ساندویچ بزرگ را: لایه‌های نان (فایبرگلاس FR-4) و لایه‌های مواد غذایی (مس) که روی هم فشرده شده‌اند.

ارتباط بین این لایه‌ها از طریق ویاها (Vias) برقرار می‌شود — سوراخ‌های ریزی که دیواره داخلی آن‌ها با مس آبکاری شده است. چهار نوع اصلی ویا وجود دارد: Through-Hole (سوراخ سرتاسری)، Blind Via (از سطح به یک لایه داخلی)، Buried Via (کاملاً درون برد، بین دو لایه داخلی) و Microvia (ویاهای بسیار ریز در بردهای HDI با قطر کمتر از ۰.۱۵ میلی‌متر). دقیقاً همین Microviaها و Buried Viaها هستند که تعمیر را به یک کابوس یا یک هنر تبدیل می‌کنند. خرابی آن‌ها با چشم غیرمسلح قابل دیدن نیست و نیاز به تجهیزات پیشرفته دارد.

گام اول: عیب‌یابی پیشرفته (بدون حدس و گمان)

عیب‌یابی بردهای چندلایه شبیه بازی «کارآگاه سایه‌ها» است. شما نمی‌توانید داخل برد را ببینید، اما می‌توانید رد پای خرابی را از روی رفتار الکتریکی آن پیدا کنید. سه تکنیک اصلی که در سال ۲۰۲۶ در کارگاه‌های پیشرفته استفاده می‌شود:

تصویربرداری حرارتی (Thermal Imaging)

وقتی برق به برد اعمال می‌شود، اتصال کوتاه‌های داخلی یا قطعات نیمه‌سوخته، گرما تولید می‌کنند. یک دوربین حرارتی با دقت بالا می‌تواند اختلاف دمای ۰.۰۵ درجه را تشخیص دهد. نقطه‌ای که بی‌دلیل گرم می‌شود، همان جایی است که باید به آن شک کنید. این روش برای پیدا کردن اتصال کوتاه بین لایه‌های Power و Ground فوق‌العاده است.

تست جریان‌دهی کنترل‌شده (Current Injection)

اگر اتصال کوتاه دارید، یک منبع تغذیه آزمایشگاهی با جریان محدود (مثلاً ۱ آمپر با ولتاژ ۱-۲ ولت) به مسیر اتصال کوتاه تزریق کنید. سپس با دوربین حرارتی یا اسپری الکل (که روی نقاط داغ سریع‌تر تبخیر می‌شود)، نقطه دقیق اتصال کوتاه را پیدا کنید. این تکنیک جان هزاران برد را نجات داده است.

ردیابی سیگنال با TDR (Time Domain Reflectometry)

این روش پیشرفته، یک پالس الکتریکی به مسیر مشکوک می‌فرستد و بازتاب آن را اندازه‌گیری می‌کند. اگر در جایی از مسیر، قطعی یا تغییر امپدانس (مثل ترک در ویا) وجود داشته باشد، بازتاب پالس آن را لو می‌دهد. TDR می‌تواند دقیقاً به شما بگوید که قطعی در چند میلی‌متری نقطه تزریق رخ داده است.

🔬 ابزاری که نباید از آن غافل شوید

برای تعمیر بردهای چندلایه، یک میکروسکوپ دیجیتال با بزرگنمایی ۲۰۰x تا ۵۰۰x دیگر یک تجمل نیست، یک ضرورت است. بدون آن، دیدن ترک‌های مویی در ویاها یا پل‌های لحیم زیر چیپ‌های BGA غیرممکن است.

هنر تعویض BGA بدون کشتن برد

بزرگ‌ترین ترس هر تعمیرکاری، کندن پدهای زیر چیپ BGA است. در بردهای چندلایه، این پدها مستقیماً به ویاها و لایه‌های داخلی متصل هستند و کندن آن‌ها یعنی مرگ قطعی برد. برای تعویض ایمن یک چیپ BGA، باید از دستگاه BGA Rework Station با سه منطقه گرمایشی استفاده کنید: هیتر زیرین (Preheater) برای گرم کردن تدریجی کل برد، هیتر فوقانی مادون قرمز یا هوای گرم برای ذوب لحیم‌های چیپ، و ترموکوپل برای پایش لحظه‌ای دما.

پروفایل حرارتی استاندارد (معمولاً بر اساس استاندارد J-STD-020) باید دقیقاً رعایت شود: پیش‌گرمایش با شیب ۱-۳ درجه بر ثانیه تا ۱۵۰-۱۸۰ درجه، سپس افزایش سریع تا ۲۳۰-۲۵۰ درجه (اوج دمای لحیم بدون سرب)، و در نهایت سرمایش کنترل‌شده. کوچک‌ترین انحراف از این پروفایل، می‌تواند باعث پد lifting، پاپ‌کورنینگ (Popcorning) چیپ یا Delamination (جدایی لایه‌های PCB) شود. تعویض قطعات آسیب‌دیده در این سطح، یک مهارت کاملاً تخصصی است.

احیای مردگان: بازسازی ویاها و مسیرهای قطع شده

اگر عیب‌یابی نشان داد که یک ویا داخلی ترک خورده یا مسیر مسی قطع شده، آیا باید برد را دور انداخت؟ به هیچ وجه! تعمیر برد های چندلایه Multilayer PCB با تکنیک‌های زیر امکان‌پذیر است:

بای‌پس با سیم Jump Wire: برای ویاهای Through-Hole که قطع شده‌اند، یک سیم مسی نازک با روکش پلی‌اورتان را از داخل سوراخ عبور دهید و دو سر آن را به پدهای روی لایه‌های سطحی بالا و پایین لحیم کنید. این کار برای ویاهای سیگنال عالی جواب می‌دهد.
ترمیم Microvia با رزین رسانا: برای ویاهای ریز و Blind Viaها که دسترسی فیزیکی ندارید، از خمیر یا رزین رسانای نقره (Silver Conductive Epoxy) استفاده کنید. این ماده را با یک سوزن ظریف به داخل حفره ویا تزریق کرده و سپس با حرارت ملایم خشک کنید تا رسانایی برقرار شود.
بازسازی پدهای کنده شده (Pad Repair): اگر پد مسی زیر چیپ BGA کنده شده، می‌توانید با استفاده از فویل مسی، چسب اپوکسی مقاوم در برابر حرارت و لحیم‌کاری دقیق، یک پد جدید بسازید. این تکنیک مطابق استاندارد IPC-7721 انجام می‌شود و نیاز به دستان فوق‌العاده دقیق دارد.

ابزارهایی که بدون آن‌ها معجزه نمی‌کنید

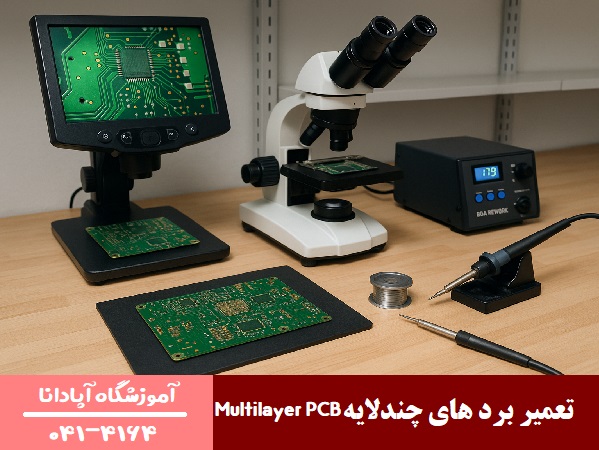

در ابزارهای مهم در تعمیر برد های چندلایه فقط به هویه و مولتی‌متر ختم نمی‌شود. برای تعمیر حرفه‌ای، حداقل به این تجهیزات نیاز دارید:

دستگاه BGA Rework Station با پروفایل حرارتی قابل برنامه‌ریزی
میکروسکوپ دیجیتال با قابلیت فیلم‌برداری (برای مستندسازی تعمیر)
دوربین حرارتی با دقت بالا
منبع تغذیه DC با قابلیت محدودسازی جریان
اسیلوسکوپ دیجیتال با پهنای باند حداقل ۱۰۰ مگاهرتز
پروب‌های سوزنی و سیم لحیم با کیفیت بالا
رزین رسانای نقره و اپوکسی مقاوم در برابر حرارت

پس از تعمیر: تضمین کنید که دوباره برنمی‌گردد

پس از یک تعمیر موفق، باید از برد در برابر همان عواملی که بار اول آن را خراب کردند، محافظت کنید. در محیط‌های صنعتی، اعمال یک لایه Conformal Coating (پوشش محافظ) روی برد، آن را در برابر رطوبت، گرد و غبار و مواد شیمیایی ایمن می‌کند. همچنین، از محافظ‌های ولتاژ (TVS Diode) در ورودی تغذیه استفاده کنید تا نوسانات برق، دوباره قطعات حساس را نسوزانند. برای اطمینان نهایی، برد را به مدت ۲۴ ساعت تحت بار کامل (Burn-in Test) قرار دهید و دما و جریان را پایش کنید. اگر همه چیز پایدار بود، می‌توانید با اطمینان تحویل دهید.

کلام آخر: این مهارت، شما را از رقبا جدا می‌کند

تعمیر بردهای چندلایه Multilayer PCB یک مهارت معمولی نیست؛ یک ابر قدرت در دنیای الکترونیک است. تسلط بر این تکنیک‌ها، شما را در دسته معدود تعمیرکارانی قرار می‌دهد که می‌توانند بردهای پیچیده صنعتی، پزشکی و مخابراتی را احیا کنند. این یعنی درآمد بالاتر، اعتبار بیشتر و امنیت شغلی. دوره تعمیرات برد در تبریز در آموزشگاه آپادانا، شما را از صفر تا این سطح پیشرفته همراهی می‌کند. همین امروز برای مشاوره رایگان اقدام کنید.
