بررسی و تست ترانزیستورهای قدرت و معمولی

بررسی و تست ترانزیستورهای قدرت و معمولی یکی از پایه‌ای‌ترین و درعین‌حال تخصصی‌ترین مهارت‌هایی است که هر تعمیرکار حرفه‌ای بردهای الکترونیکی باید به آن تسلط کامل داشته باشد. ترانزیستور به‌عنوان قلب مدارهای الکترونیکی، وظایف حیاتی مثل تقویت، سوئیچینگ، کنترل جریان و مدیریت توان را برعهده دارد.

خرابی این قطعه کوچک می‌تواند کل مدار را از کار بیندازد؛ به همین دلیل شناخت دقیق روش‌های تست آن، یک مزیت بزرگ برای افرادی است که قصد ورود به حوزه تعمیرات دارند و مسیر پیشرفت خود را جدی دنبال می‌کنند. یادگیری اصولی این مهارت‌ها می‌تواند با شرکت در دوره تعمیرات برد در تبریز سرعت بیشتری بگیرد.

شناخت ساختار ترانزیستور و نکات کلیدی قبل از تست

ترانزیستورها به‌طور کلی در دو گروه سیگنال کوچک و قدرت دسته‌بندی می‌شوند. شناخت نوع ترانزیستور، جنس آن (BJT یا MOSFET)، چینش پایه‌ها و وظیفه آن در مدار، اولین گامی است که قبل از تست باید انجام شود. برای ترانزیستورهای معمولی BJT، تشخیص بیس، امیتر و کلکتور اهمیت زیادی دارد.

در ترانزیستورهای قدرت، خصوصاً MOSFETها، پارامترهایی مثل RDS(on)، ظرفیت گیت و توان قابل تحمل باید بررسی شوند. این اطلاعات به شما کمک می‌کند تست دقیق‌تر و تحلیل حرفه‌ای‌تری داشته باشید. در دوره‌های تخصصی مانند آموزش تعمیر برد در تبریز این مفاهیم با مثال‌های عملی آموزش داده می‌شود.

روش تست ترانزیستورهای معمولی با مولتی‌متر دیجیتال

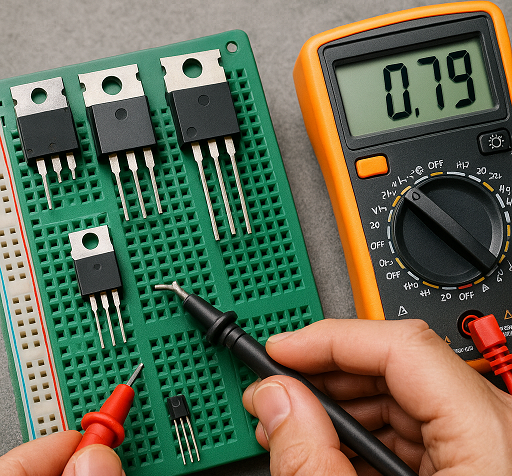

رایج‌ترین و سریع‌ترین روش تست ترانزیستورهای کوچک، استفاده از مولتی‌متر در حالت دیود است. با اندازه‌گیری افت ولتاژ بین بیس–امیتر و بیس–کلکتور می‌توان سلامت اتصال PN را بررسی کرد. اگر عبور جریان در یک‌طرف بیش از حد یا کاملاً قطع باشد، احتمال خرابی وجود دارد. همچنین اندازه‌گیری مقاومت امیتر–کلکتور بدون تحریک بیس می‌تواند نشتی داخلی را مشخص کند. این روش ساده، پایه اصلی تشخیص سلامت بسیاری از ترانزیستورهاست و برای تکنسین‌ها در ابتدای مسیر بسیار کاربردی محسوب می‌شود.

اصول تست ترانزیستورهای قدرت و تفاوت‌های مهم آن با ترانزیستورهای معمولی

ترانزیستورهای قدرت مانند IGBT و MOSFET به‌دلیل تحمل ولتاژ و جریان بالا، ساختار متفاوت‌تری دارند و تست آن‌ها نیازمند دقت بیشتر است. برخی از مهم‌ترین نکات شامل موارد زیر است:

بررسی نشتی داخلی

با اندازه‌گیری مقاومت Drain–Source یا Collector–Emitter در هر دو جهت می‌توان نشتی یا اتصال داخلی را تشخیص داد.

شارژ گیت در MOSFET

یکی از روش‌های تشخیص سالم بودن MOSFET، تست شارژ گیت است؛ یعنی با وارد کردن ولتاژ کم به گیت، هدایت Drain–Source فعال می‌شود. اگر این هدایت اتفاق نیفتد یا در حالت غیر عادی باقی بماند، قطعه معیوب است.

تست در شرایط واقعی

بسیاری از ترانزیستورهای قدرت در تست مولتی‌متر سالم نشان داده می‌شوند اما زیر بار دچار مشکل می‌شوند. به همین دلیل استفاده از لامپ‌تست، منبع تغذیه آزمایشگاهی و اندازه‌گیری جریان تحت بار اهمیت زیادی دارد.

این مباحث معمولاً در دوره‌های حرفه‌ای آموزش داده می‌شوند تا تکنسین به توانایی تحلیل عملی برسد.

ارتباط تست ترانزیستور با عیب‌یابی بردهای الکترونیکی

در بسیاری از بردها مثل منابع تغذیه سوئیچینگ، اینورترها، درایور موتور، برد لوازم خانگی و تجهیزات صنعتی، خرابی ترانزیستورهای قدرت یکی از شایع‌ترین ایرادهاست. وقتی تکنسین بتواند با سرعت و دقت، نوع خرابی ترانزیستور را تشخیص دهد، زمان عیب‌یابی به‌شدت کاهش پیدا می‌کند و کیفیت تعمیر بالا می‌رود. همین مهارت است که یک تعمیرکار معمولی را از یک متخصص حرفه‌ای متمایز می‌کند.

بهترین مسیر برای یادگیری تست حرفه‌ای ترانزیستورها

هرچند منابع زیادی برای یادگیری وجود دارد، اما یادگیری عملی و تجربه واقعی روی بردهای معیوب ارزش دیگری دارد. آموزشگاه آپادانا با برگزاری دوره تعمیرات برد در تبریز و ارائه تمرین‌های کاملاً عملی، فضای مناسبی برای یادگیری تست ترانزیستورهای معمولی و قدرت فراهم کرده است. با یادگیری این مهارت‌ها، تکنسین قادر خواهد بود انواع بردهای خانگی، صنعتی و تجاری را با دقت بالا عیب‌یابی و تعمیر کند.
