تعمیرات بردهای الکترونیکی یکی از حرفه‌های جذاب و پردرآمد دنیای فناوری است که نیازمند ابزارهای دقیق و دانش کافی ابزارها برای تعمیرات برد می‌باشد. بردهای الکترونیکی در انواع دستگاه‌های روزمره، از گوشی‌های هوشمند گرفته تا تجهیزات صنعتی، نقشی کلیدی دارند.

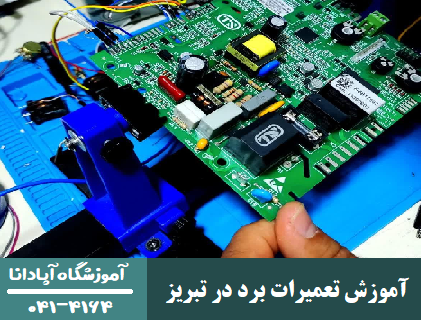

اگر شما هم علاقه‌مند به شناخت ابزارها برای تعمیرات برد هستید، شرکت در دوره های آموزش تعمیرات برد در تبریز که توسط آموزشگاه آپادانا برگزار می‌شود، اولین قدم برای ورود به این دنیای حرفه‌ای و تخصصی است.

چرا تعمیرات بردهای الکترونیکی مهم است؟ 🔧

بردهای الکترونیکی به‌عنوان قلب تپنده دستگاه‌ها، وظیفه انتقال و پردازش داده‌ها را بر عهده دارند. با خرابی این بخش، عملکرد دستگاه به‌طور کامل مختل می‌شود. آشنایی با تعمیرات بردهای الکترونیکی و تسلط بر ابزارهای مناسب، به شما این امکان را می‌دهد تا با صرف زمان کم، مشکلات دستگاه‌ها را برطرف کنید.

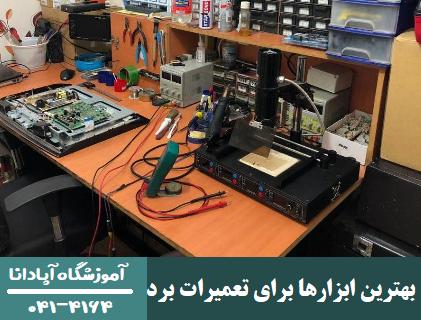

ابزارهای ضروری برای تعمیرات برد

برای انجام تعمیرات برد به ابزارها برای تعمیرات برد خاصی نیاز دارید که در ادامه بهترین ابزارها برای تعمیرات برد را معرفی می‌کنیم:

تعمیرات بردهای الکترونیکی نیاز به دقت، تجربه و مهم‌تر از همه ابزارهای تخصصی دارد. کیفیت ابزارهایی که استفاده می‌کنید تأثیر مستقیمی بر دقت عیب‌یابی، سرعت تعمیر و سلامت برد دارد. چه یک تکنسین حرفه‌ای باشید و چه تازه وارد دنیای تعمیرات شده‌اید، شناخت و استفاده صحیح از ابزارهای اصلی تعمیر برد می‌تواند ضامن موفقیت شما در این مسیر باشد. در این مقاله، بهترین ابزارهای مورد استفاده در تعمیرات برد را معرفی کرده و روش استفاده صحیح از آن‌ها را توضیح می‌دهیم.

هویه (Soldering Iron)

هویه یکی از پایه‌ای‌ترین ابزارهای لحیم‌کاری و تعمیرات برد است. از هویه برای اتصال قطعات الکترونیکی به برد یا جدا کردن قطعات معیوب استفاده می‌شود.

نکات استفاده:

از هویه با توان ۳۰ تا ۶۰ وات برای کارهای عمومی استفاده کنید.
همیشه نوک هویه را تمیز نگه دارید (با اسفنج مرطوب یا سیم پاک‌کن).
از نوک‌های متفاوت متناسب با نوع کار (نوک سوزنی، تخت یا پهن) استفاده کنید.

هیتر و هات‌ ایر (Hot Air Rework Station)

هیتر یا هات‌ایر برای برداشتن یا نصب قطعات SMD بسیار کاربردی است. این دستگاه جریان هوای گرم را با دمای قابل تنظیم به محل مورد نظر می‌فرستد و لحیم را ذوب می‌کند.

نکات استفاده:

دما و شدت باد را با توجه به نوع قطعه و حساسیت برد تنظیم کنید (معمولاً بین 250 تا 350 درجه سانتی‌گراد).
برای جلوگیری از آسیب به برد، نازل دستگاه را بیش از حد به قطعه نزدیک نکنید.

مولتی‌متر دیجیتال (Digital Multimeter)

مولتی‌متر ابزاری برای اندازه‌گیری ولتاژ، جریان، مقاومت، تست دیود و اتصال کوتاه است. این ابزار برای عیب‌یابی سریع بسیار کاربردی است.

نکات استفاده:

برای تست اتصال کوتاه، مولتی‌متر را روی حالت بیزر (Buzzer) قرار دهید.
در اندازه‌گیری ولتاژ قطعات حساس، پروب‌ها را با دقت بالا متصل کنید.
از باتری سالم و کالیبره بودن دستگاه مطمئن باشید.

اسیلوسکوپ (Oscilloscope)

اسیلوسکوپ ابزاری پیشرفته برای مشاهده شکل موج سیگنال‌ها در مدار است. در عیب‌یابی مدارهای آنالوگ، دیجیتال و مخابراتی بسیار مؤثر است.

نکات استفاده:

پروب را به زمین مشترک (GND) و نقطه اندازه‌گیری متصل کنید.
از تنظیمات صحیح Time/Div و Volt/Div استفاده نمایید.
برای تحلیل دقیق سیگنال‌های با فرکانس بالا، از اسیلوسکوپ با پهنای باند مناسب استفاده کنید.

منبع تغذیه رومیزی (DC Power Supply)

منبع تغذیه قابل تنظیم یکی از ابزارهای کلیدی برای تست و راه‌اندازی مدار پس از تعمیر است. امکان تنظیم دقیق ولتاژ و جریان و کنترل وضعیت مصرف انرژی دستگاه را فراهم می‌کند.

نکات استفاده:

قبل از اتصال به برد، ولتاژ و جریان را روی مقادیر مناسب تنظیم کنید.
از خروجی‌های ایزوله‌شده استفاده کنید تا از آسیب‌های احتمالی جلوگیری شود.
در صورت مشاهده جریان غیرعادی، بلافاصله منبع تغذیه را قطع کنید.

لامپ سری (Series Lamp)

لامپ سری یک ابزار ساده اما بسیار کاربردی برای جلوگیری از آسیب بیشتر در مدارهای معیوب است. این ابزار با قرار گرفتن در مسیر فاز برق، از عبور جریان زیاد جلوگیری می‌کند.

نکات استفاده:

مناسب برای تست اولیه منابع تغذیه سوئیچینگ و مدارهای AC.
روشن شدن لامپ به معنای وجود اتصال کوتاه یا بار سنگین در مدار است.

پنس ضد الکتریسیته ساکن (ESD Tweezers)

برای برداشتن قطعات ریز یا جاگذاری دقیق آن‌ها، استفاده از پنس مخصوص ضروری است. پنس‌های آنتی‌استاتیک مانع از تخلیه بار ساکن می‌شوند که برای قطعات حساس می‌تواند خطرناک باشد.

نکات استفاده:

از پنس با نوک ظریف و مقاوم استفاده کنید.
هنگام کار با ICهای حساس، از دستبند ضد الکتریسیته ساکن نیز استفاده نمایید.

قلع‌کش و سیم قلع‌گیر (Desoldering Pump & Wick)

برای برداشتن قلع اضافی یا جدا کردن قطعات لحیم‌شده، قلع‌کش دستی یا سیم قلع‌گیر بسیار مؤثر هستند.

نکات استفاده:

قلع‌کش را بلافاصله پس از داغ شدن لحیم روی محل قرار دهید و دکمه آن را فشار دهید.
سیم قلع‌گیر را روی قلع ذوب‌شده قرار داده و با نوک هویه گرم کنید تا قلع جذب آن شود.

ذره‌بین و لوپ رومیزی

برای مشاهده دقیق محل لحیم‌کاری، بررسی قطعات SMD و تشخیص ترک‌های ظریف روی برد، استفاده از لوپ یا ذره‌بین ضروری است.

نکات استفاده:

مدل‌های دارای چراغ LED دید بهتری ایجاد می‌کنند.
بعضی لوپ‌ها قابلیت بزرگ‌نمایی ۵ تا ۱۰ برابر دارند.

پاک‌کننده برد و فلوکس

استفاده از فلوکس باکیفیت و محلول‌های تمیزکننده مخصوص برد (مانند ایزوپروپیل الکل) باعث بالا رفتن کیفیت لحیم‌کاری و جلوگیری از ایجاد خوردگی در طول زمان می‌شود.

نکات استفاده:

پس از لحیم‌کاری، برد را با برس آنتی‌استاتیک و الکل تمیز کنید.
فلوکس را در هنگام لحیم‌کاری به مقدار مناسب روی محل کار اعمال کنید.

عیب‌یابی منابع الکترونیکی

برای رفع مشکلات برد، ابتدا باید منبع خرابی شناسایی شود. در این مرحله از ابزارها برای تعمیرات برد مانند مولتی‌متر و لوپ استفاده می‌شود. با بررسی مدارهای مختلف و شناسایی قطعات خراب، می‌توانید اقدام به تعمیر یا تعویض آن‌ها کنید. عیب‌یابی منابع الکترونیکی یکی از مهارت‌های اصلی در تعمیرات برد است.
