تست ماسفت با مولتی‌متر چگونه انجام می‌شود؟

برای پاسخ سریع به این پرسش که تست ماسفت با مولتی‌متر چگونه انجام می‌شود، باید گفت ماسفت (MOSFET) را می‌توان با استفاده از مولتی‌متر دیجیتال و در حالت تست دیود (Diode Test)، از نظر عدم وجود اتصال کوتاه بین پایه‌ها و سلامت دیود داخلی (Body Diode) بررسی کرد. همچنین در ماسفت‌های رایج کانال N از نوع افزایشی، می‌توان با شارژ و تخلیه خازن پایه گیت (Gate)، عملکرد کلیدزنی و سوئیچینگ قطعه را به‌صورت اولیه و دقیق آزمایش نمود.

شناخت نحوه عیب‌یابی و تست دقیق قطعات نیمه‌هادی مانند ماسفت، یکی از مهارت‌های بنیادین و کاربردی در مسیر آموزش تعمیرات برد در تبریز در آموزشگاه آپادانا است. ماسفت‌ها در منابع تغذیه سوئیچینگ (SMPS)، بردهای لوازم خانگی، اینورترها، مدارهای شارژ و تجهیزات صنعتی نقش کلیدی دارند. خرابی این قطعه می‌تواند باعث روشن نشدن دستگاه، ایجاد اتصال کوتاه، پریدن فیوز یا سوختن آی‌سی درایور شود. در این مقاله جامع، تمام مراحل تست ماسفت‌های N-Channel و P-Channel، تحریک گیت و نکات تست روی برد را بررسی می‌کنیم.

ماسفت (MOSFET) چیست و چه کاربردی در تعمیرات برد دارد؟

ماسفت یا ترانزیستور اثر میدان نیمه‌هادی اکسید فلز (Metal-Oxide-Semiconductor Field-Effect Transistor) قطعه‌ای نیمه‌هادی است که با اعمال ولتاژ مناسب به پایه گیت، جریان عبوری بین درین و سورس را کنترل می‌کند. برخلاف ترانزیستورهای دوقطبی معمولی (BJT) که کنترل آن‌ها وابسته به جریان بیس است، ماسفت یک قطعه کنترل‌شونده با ولتاژ است و سرعت سوئیچینگ بسیار بالایی دارد.

کاربردهای اصلی ماسفت در مدارهای الکترونیکی عبارت‌اند از:

• منابع تغذیه سوئیچینگ (SMPS): برای قطع و وصل سریع جریان و کنترل انتقال انرژی با بازده بالا.
• بردهای لوازم خانگی: در مدارهای کنترل موتور، اینورتر کولر گازی، ماشین لباسشویی و بخش‌های تغذیه.
• مدارهای شارژ و مدیریت باتری: برای کنترل مسیر جریان و حفاظت مدار در برابر جریان اضافی.
• تجهیزات صنعتی و درایورها: برای کنترل بارهای الکتریکی سنگین و موتورهای DC.

پایه‌های ماسفت کدام‌اند؟ آشنایی با Gate، Drain و Source

پیش از تست ماسفت با مولتی‌متر، شناسایی دقیق پایه‌ها ضروری است. هر ماسفت استاندارد دارای سه پایه اصلی است:

• گیت (Gate – G): پایه کنترلی ماسفت که با اعمال ولتاژ، وضعیت هدایت قطعه را تغییر می‌دهد. این پایه توسط یک لایه نازک اکسید سیلیسیم کاملاً ایزوله شده است.
• درین (Drain – D): پایه‌ای که جریان اصلی قطعه از طریق آن وارد یا خارج می‌شود (در پکیج‌های قدرت معمولاً به زبانه فلزی پشت قطعه متصل است).
• سورس (Source – S): پایه‌ای که مسیر جریان ترانزیستور را به سمت زمین یا خروجی تکمیل می‌کند.

اکثر ماسفت‌های قدرت دارای یک دیود هرزگرد داخلی (Body Diode) بین پایه‌های درین و سورس هستند که نقش حفاظتی دارد. در یک ماسفت کانال N، آند این دیود به سورس و کاتد آن به درین متصل است. وجود این دیود، مبنای اصلی تست سلامت قطعه با تست دیود مولتی‌متر قرار می‌گیرد.

چگونه پایه‌های ماسفت را تشخیص دهیم؟

1. شماره یا کد درج‌شده روی بدنه ماسفت را یادداشت کنید.
2. دیتاشیت (Datasheet) رسمی قطعه را پیدا کرده و نقشه پایه‌ها (Pinout) را بررسی کنید.
3. به نوع پکیج قطعه (DIP یا SMD)، جهت قرارگیری و اتصال زبانه فلزی توجه کنید.
4. نکته مهم: ترتیب پایه‌ها در تمام ماسفت‌ها یکسان نیست. حتی دو ماسفت با ظاهر مشابه ممکن است آرایش پایه متفاوتی داشته باشند؛ بنابراین صرفاً بر اساس ظاهر قضاوت نکنید.

وسایل موردنیاز برای تست ماسفت با مولتی‌متر

برای انجام تست اولیه و تخصصی ماسفت به تجهیزات زیر نیاز دارید:

• مولتی‌متر دیجیتال دارای حالت تست دیود (Diode Test).
• دیتاشیت ماسفت برای شناسایی دقیق پایه‌ها.
• هویه و ابزار لحیم‌کاری جهت خارج کردن قطعه از برد.
• ابزار مناسب برای تخلیه بار الکتریکی (مانند مقاومت یا پیچ‌گوشتی عایق).

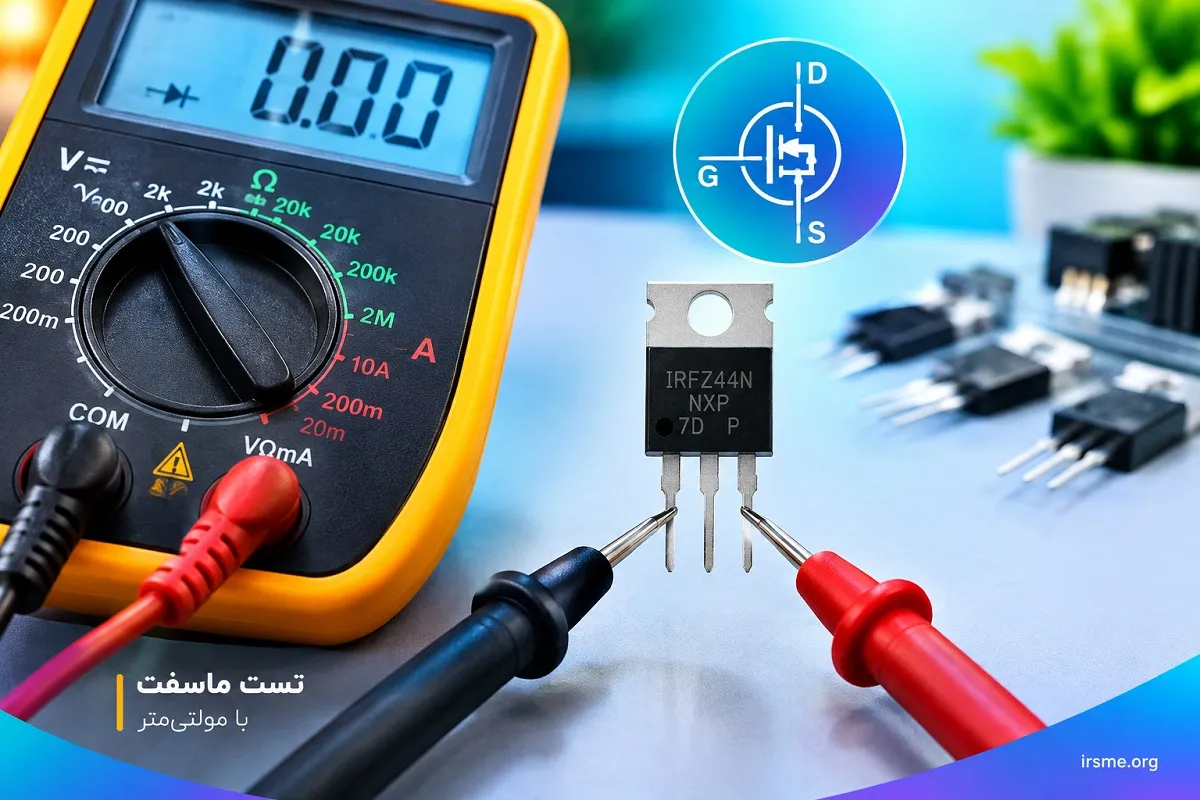

آموزش مرحله‌به‌مرحله تست ماسفت N-Channel با مولتی‌متر

ماسفت‌های نوع منفی (N-Channel) از نوع افزایشی پرکاربردترین نوع ترانزیستور قدرت هستند. برای تست این قطعه، مراحل زیر را دنبال کنید:

مرحله اول: تخلیه بار الکتریکی (Discharge): گیت ماسفت دارای خاصیت خازنی است. قبل از شروع اندازه‌گیری، تمام پایه‌های ماسفت (G, D, S) را برای یک لحظه به یکدیگر اتصال دهید تا بار ذخیره‌شده تخلیه شود.

مرحله دوم: تنظیم مولتی‌متر: کلید مولتی‌متر را روی حالت تست دیود (Diode Test) قرار دهید.

مرحله سوم: تست دیود داخلی (سورس به درین): پراب مشکی را روی پایه سورس (S) و پراب قرمز را روی درین (D) بگذارید. افت ولتاژ دیود بدنه باید بین ۰.۴ تا ۰.۷ ولت نمایش داده شود.

مرحله چهارم: تست معکوس دیود: جای پراب‌ها را عوض کنید (قرمز به D، مشکی به S). نمایشگر باید عدد OL (مدار باز) را نشان دهد.

مرحله پنجم: تست ایزوله بودن پایه گیت: پراب قرمز را روی گیت (G) بگذارید و پراب مشکی را به D و سپس به S بزنید. در هر دو حالت باید OL دیده شود. شنیده شدن صدای بوق نشان‌دهنده سوختن و اتصال کوتاه شدن گیت است.

روش تست روشن و خاموش کردن ماسفت

تست دیود تنها سالم بودن دیود داخلی را اثبات می‌کند، اما برای اطمینان از عملکرد سوئیچینگ باید خازن گیت را شارژ و تخلیه کنید:

۱. تحریک و روشن کردن ماسفت (Turn ON)

پراب قرمز مولتی‌متر را برای یک لحظه به پایه گیت (G) و پراب مشکی را به سورس (S) بزنید. ولتاژ باتری مولتی‌متر خازن گیت را شارژ کرده و کانال درین-سورس را وصل می‌کند. حالا اگر پراب قرمز را روی درین (D) و مشکی را روی سورس (S) بگذارید، مقاومت یا افت ولتاژ بسیار پایینی (حدود ۰.۰۰۱ ولت یا نزدیک به صفر) مشاهده خواهید کرد.

۲. تخلیه و خاموش کردن ماسفت (Turn OFF)

برای خاموش کردن قطعه، جای پراب‌ها را روی G و S برای یک لحظه معکوس کنید (مشکی به G و قرمز به S). با این کار بار گیت تخلیه می‌شود. حالا مجدداً پراب قرمز را روی D و مشکی را روی S قرار دهید؛ عدد نمایشگر باید به وضعیت اولیه (حدود ۰.۵ ولت) بازگردد.

جدول خلاصه و سریع تست سلامت انواع ماسفت

تفاوت تست ماسفت کانال N و کانال P

در ماسفت‌های کانال مثبت (P-Channel)، جهت دیود داخلی و قطبیت ولتاژ لازم برای تحریک گیت برعکس است:

• در تست دیود ماسفت P-Channel، پراب قرمز روی درین (D) و پراب مشکی روی سورس (S) عدد ۰.۴ تا ۰.۷ ولت را نشان می‌دهد.
• روشن شدن ماسفت P-Channel با منفی شدن گیت نسبت به سورس (اعمال پراب مشکی به G و قرمز به S) صورت می‌پذیرد.

تست ماسفت روی برد (In-Circuit) چه تفاوتی دارد؟

در عیب‌یابی سریع، تست ماسفت روی مدار بدون جدا کردن قطعه انجام می‌شود. با این حال، وجود مقاومت‌ها، خازن‌ها و دیودهای موازی روی برد می‌تواند نتایج را تحت تأثیر قرار دهد.

بهترین روش تست روی برد، تست اتصال کوتاه است. اگر بین پایه G و S یا G و D بوق پیوسته شنیده شد، احتمال خرابی قطعه بالاست. اما برای قطعیت ۱۰۰ درصدی، توصیه می‌شود حداقل پایه گیت یا کل قطعه را از برد جدا کنید.

اشتباهات رایج هنگام تست ماسفت با مولتی‌متر

• عدم تخلیه بار گیت: باعث روشن ماندن ماسفت و نمایش اشتباه تست دیود می‌شود.
• تماس دست با پایه‌ها: مقاومت بدن بار گیت را تخلیه کرده و تست تحریک را مختل می‌سازد.
• استفاده از مولتی‌متر با باتری ضعیف: باتری مولتی‌متر باید حداقل ۳ ولت خروجی داشته باشد تا بتواند گیت را شارژ کند.
• اشتباه گرفتن آرایش پایه‌ها: عدم مراجعه به دیتاشیت رسمی قطعه.

نشانه‌های قطعی خرابی ماسفت

1. اتصال کوتاه کامل: مشاهده مقاومت صفر یا صدای بوق بین تمام پایه‌ها.
2. شکست لایه عایق گیت: وجود هدایت و بوق بین پایه گیت با D یا S.
3. قطع شدگی (Open Circuit): عدم نشان دادن ولتاژ دیود بدنه در هیچ جهتی.
