چگونه نویز مدار را حذف کنیم؟ (راهنمای عملی رفع پارازیت الکترونیکی)

⚡ آیا مدار الکترونیکی شما رفتار عجیبی دارد؟

ریست شدن ناگهانی میکروکنترلر، اعداد پرنده روی نمایشگر، یا خش‌خش ناهنجار در خروجی آمپلی‌فایر – اینها همه زنگ‌های خطر نویز الکترونیکی هستند. نویز، دشمن خاموش و نامرئی هر مدار حساسی است که اگر مهار نشود، عملکرد دستگاه را مختل کرده و حتی قطعات گران‌قیمت را از کار می‌اندازد. در این مقاله، با جدیدترین تکنیک‌های شناسایی و حذف نویز آشنا می‌شوید که در دوره تخصصی تعمیرات برد در تبریز به‌صورت عملی آموزش داده می‌شود.

در دنیای الکترونیک، نویز (Noise) به هر سیگنال مزاحم و ناخواسته‌ای گفته می‌شود که بر روی سیگنال اصلی سوار شده و آن را تخریب می‌کند. این پدیده می‌تواند از منابع خارجی مانند امواج رادیویی، خطوط برق فشارقوی، یا جرقه‌های الکتریکی ناشی شود و یا از منابع داخلی مثل نوسانات منبع تغذیه، جریان‌های هجومی و کوپلاژ خازنی بین مسیرهای مجاور برد ایجاد گردد.

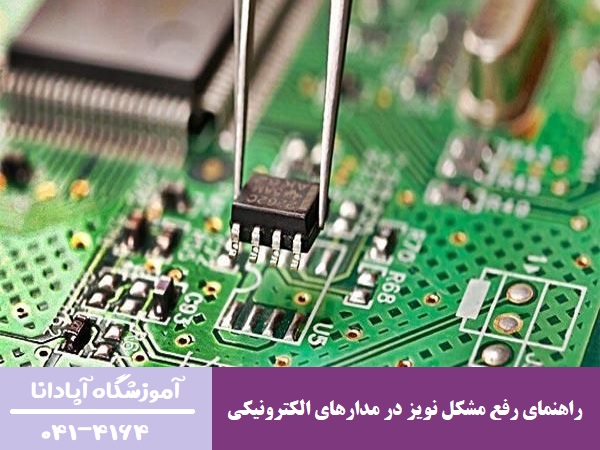

آشنایی با اصول EMI (تداخل الکترومغناطیسی) و EMC (سازگاری الکترومغناطیسی) یکی از مهم‌ترین مهارت‌هایی است که یک تعمیرکار حرفه‌ی برد را از یک تکنسین معمولی متمایز می‌کند. در ادامه، به‌روزترین روش‌های عملی برای تشخیص، ردیابی و حذف انواع نویز در مدارهای الکترونیکی را بررسی خواهیم کرد.سیگنال نویزدار در اسیلوسکوپ و روش‌های حذف پارازیت الکترونیکی

انواع نویز در مدارهای الکترونیکی؛ دشمن را بشناسید!

اولین قدم برای حذف نویز، شناسایی دقیق نوع آن است. نویزها را بر اساس منشاء و ماهیت فیزیکی به دسته‌های مختلفی تقسیم می‌کنند. در کارگاه‌های عملی آموزشگاه آپادانا، هنرجویان یاد می‌گیرند که با استفاده از اسیلوسکوپ و تحلیل طیف، نوع نویز را تشخیص دهند. در ادامه، مهم‌ترین انواع نویز را مرور می‌کنیم:

🌡️ نویز حرارتی (Thermal Noise)

ناشی از حرکت تصادفی الکترون‌ها در اثر حرارت قطعات. این نویز در مقاومت‌ها و نیمه‌هادی‌ها رخ می‌دهد و با کاهش دما یا استفاده از قطعات Low-Noise قابل کنترل است.

⚡ نویز ریپل (Ripple Noise)

نوسانات باقیمانده در خروجی منابع تغذیه که به‌ویژه در آداپتورهای سوئیچینگ با کیفیت پایین دیده می‌شود. خازن‌های صافی و رگولاتورهای خطی، راهکار اصلی کاهش این نویز هستند.

📡 نویز الکترومغناطیسی (EMI)

امواج مزاحم محیطی که از دکل‌های مخابراتی، موتورهای الکتریکی یا حتی دستگاه‌های مجاور ساطع می‌شوند. شیلدینگ فلزی و استفاده از کابل‌های زوج‌به‌هم‌تابیده (Twisted Pair) مؤثرترین راه‌حل‌ها هستند.

🔌 حلقه زمین (Ground Loop)

اختلاف پتانسیل بین دو نقطه‌ی زمین که باعث عبور جریان ناخواسته و ایجاد نویز می‌شود. اصلاح سیستم ارتینگ و استفاده از ایزولاتورهای سیگنال، راهکار اصلی رفع این مشکل است.

علاوه بر اینها، نویز کوپلاژ خازنی (از مجاورت خطوط سیگنال) و نویز کوپلاژ القایی (از میدان مغناطیسی اطراف) نیز از موارد رایج در بردهای با تراکم بالا هستند که در دوره آموزش تعمیرات برد در تبریز با جزئیات کامل تحلیل و بررسی می‌شوند.دیاگرام انواع نویز و روش‌های تشخیص آن در مدارهای الکترونیکی

۷ تکنیک طلایی برای حذف نویز در مدار (راهنمای عملی)

پس از شناسایی نوع نویز، نوبت به اجرای راهکارهای عملی می‌رسد. در ادامه، مهم‌ترین و مؤثرترین تکنیک‌هایی که در کارگاه‌های تعمیرات برد آموزشگاه آپادانا به هنرجویان آموزش داده می‌شود را مرور می‌کنیم. این روش‌ها نه‌تنها در تعمیرات، بلکه در طراحی بردهای جدید نیز کاربرد دارند.

  • 🔹 خازن‌های بای‌پس (Decoupling Capacitors): همیشه یک خازن سرامیکی ۱۰۰ نانوفاراد (و در برخی موارد ۱۰ میکروفاراد) را نزدیک به پایه‌های تغذیه‌ی هر آی‌سی لحیم کنید. این کار نویزهای فرکانس بالا را به زمین منحرف می‌کند و مانع از ورود آنها به بخش‌های حساس مدار می‌شود.
  • 🔹 شیلدینگ فلزی (Shielding): بخش‌های حساس مدار مانند پیش‌تقویت‌کننده‌ها، مبدل‌های آنالوگ به دیجیتال و اسیلاتورها را در یک محفظه‌ی فلزی متصل به زمین (قفس فارادی) قرار دهید تا از تأثیر امواج مزاحم محیطی در امان بمانند.
  • 🔹 فریت بید (Ferrite Bead): این قطعات کوچک که روی کابل‌های ورودی و خروجی نصب می‌شوند، نویزهای با فرکانس بالا را به‌صورت حرارت تلف می‌کنند و نقش مؤثری در کاهش EMI دارند. استفاده از آنها در ورودی تغذیه و خروجی سیگنال‌های حساس بسیار توصیه می‌شود.
  • 🔹 جداسازی زمین آنالوگ و دیجیتال (Analog/Digital Ground Separation): در مدارهای ترکیبی، زمین بخش دیجیتال (که نویز زیادی تولید می‌کند) نباید مستقیماً با زمین بخش آنالوگ (حساس) در تماس باشد. این دو زمین را با یک بیلبورد یا مقاومت صفر اهم به‌صورت نقطه‌ای به هم وصل کنید.
  • 🔹 استفاده از کابل‌های زوج‌به‌هم‌تابیده (Twisted Pair): برای انتقال سیگنال‌های ضعیف و تفاضلی (مثل سیگنال‌های میکروفون یا سنسورها)، استفاده از کابل‌های تابیده باعث کاهش اثر میدان‌های مغناطیسی مزاحم می‌شود.
  • 🔹 فیلترهای LC و RC: اضافه کردن یک فیلتر پایین‌گذر (شامل سلف و خازن) در مسیر تغذیه و ورودی سیگنال، یکی از ساده‌ترین و مؤثرترین روش‌ها برای کاهش نویزهای فرکانس بالا است.
  • 🔹 طراحی PCB چندلایه با Ground Plane: در طراحی بردهای پیشرفته، استفاده از یک لایه‌ی کامل زمین (Ground Plane) در زیر سیگنال‌های حساس، تأثیر معجزه‌آسایی در کاهش نویز و امپدانس زمین دارد.

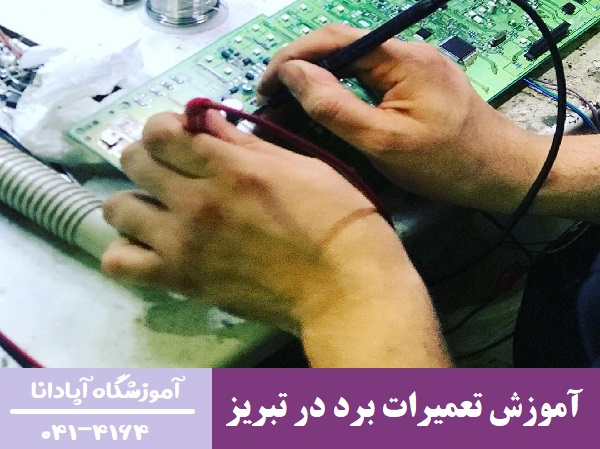

تسلط بر این تکنیک‌ها نیازمند آموزش عملی و کار با ابزارهای دقیق مانند اسیلوسکوپ، آنالایزر طیف و سیگنال ژنراتور است. در دوره تعمیرات برد در تبریز که توسط آموزشگاه آپادانا برگزار می‌شود، هنرجویان با این ابزارها کار کرده و سناریوهای واقعی حذف نویز را تجربه می‌کنند.کارگاه عملی تعمیرات برد و آموزش رفع نویز با تجهیزات پیشرفته در تبریز

منابع تغذیه سوئیچینگ و نقش آنها در تولید نویز

یکی از رایج‌ترین منابع نویز در دستگاه‌های الکترونیکی، منابع تغذیه سوئیچینگ هستند. این منابع به دلیل عملکرد قطع و وصل سریع (Switching) در فرکانس‌های بالا، هارمونیک‌های متعددی تولید می‌کنند که به‌صورت نویز روی خطوط خروجی ظاهر می‌شوند. هرچه کیفیت فیلترهای خروجی و طراحی ترانسفورماتور ضعیف‌تر باشد، میزان این نویز بیشتر خواهد بود.

برای کاهش نویز در منابع سوئیچینگ، تکنیک‌های زیر بسیار مؤثر هستند:

  • استفاده از خازن‌های الکترولیتی با ESR پایین در خروجی
  • اضافه کردن فیلترهای LC در مسیر خروجی
  • استفاده از محافظ مغناطیسی (Shielding) برای ترانسفورماتور
  • بهینه‌سازی فرکانس سوئیچینگ و طراحی فیدبک
  • استفاده از رگولاتورهای خطی Low-Dropout (LDO) پس از خروجی سوئیچینگ

در دوره‌های پیشرفته‌ی آموزش تعمیرات برد در تبریز، هنرجویان با نحوه‌ی تعمیر و بهینه‌سازی این منابع تغذیه آشنا شده و یاد می‌گیرند که چگونه با استفاده از اسیلوسکوپ، ریپل خروجی را اندازه‌گیری و آن را به حداقل برسانند.

تشخیص نویز با اسیلوسکوپ؛ چشم بینای تعمیرکار

اسیلوسکوپ، مهم‌ترین ابزار یک تعمیرکار حرفه‌ی برد است. با تنظیم دقیق ولت‌/دور و تایم‌بیس، می‌توان نویزهای مزاحم را به‌وضوح روی صفحه‌ی نمایش مشاهده کرد. یک سیگنال سالم باید صاف و بدون پرش باشد؛ هرگونه نوسان اضافی، نشانه‌ی وجود نویز است. در آموزشگاه آپادانا، هنرجویان با استفاده از اسیلوسکوپ‌های دیجیتال دوکاناله، نویزهای مختلف را شبیه‌سازی کرده و روش‌های فیلترگذاری را به‌صورت عملی آزمایش می‌کنند.

📊 پارامترهای کلیدی در تحلیل نویز با اسیلوسکوپ:

  • دامنه‌ی نویز (Amplitude): میزان ولتاژ مزاحم (معمولاً در محدوده‌ی میلی‌ولت تا چند ولت)
  • فرکانس نویز (Frequency): سرعت نوسانات مزاحم (نویزهای فرکانس بالا معمولاً با خازن‌های سرامیکی حذف می‌شوند)
  • شکل موج (Waveform): نویز می‌تواند سینوسی، پالسی یا تصادفی باشد که هر کدام ریشه‌ی متفاوتی دارند

ارتباط طراحی سایت و سئو با دنیای تعمیرات برد

شاید در نگاه اول، تعمیرات برد و طراحی سایت دو حوزه‌ی کاملاً جدا از هم به نظر برسند، اما در دنیای کارآفرینی دیجیتال، این دو مهارت می‌توانند مکمل یکدیگر باشند. بسیاری از تعمیرکاران حرفه‌ای با ایجاد یک وب‌سایت فروشگاهی یا اطلاع‌رسانی، توانسته‌اند کسب‌وکار خود را به‌صورت آنلاین گسترش دهند و مشتریان بیشتری جذب کنند.

اگر به‌دنبال یادگیری مهارت‌های دیجیتال مارکتینگ هستید، دوره طراحی سایت و سئو در آموزشگاه آپادانا می‌تواند شما را با اصول ساخت وب‌سایت، بهینه‌سازی برای موتورهای جستجو و جذب مشتری آنلاین آشنا کند. این مهارت، به‌ویژه برای تعمیرکارانی که قصد راه‌اندازی برند شخصی خود را دارند، یک مزیت رقابتی بزرگ محسوب می‌شود.

نتیجه‌گیری؛ از تشخیص تا درمان نویز در مدار

حذف نویز در مدارهای الکترونیکی، یکی از چالش‌برانگیزترین و در عین حال لذت‌بخش‌ترین مهارت‌هایی است که یک تعمیرکار برد می‌تواند به آن مسلط شود. این مهارت نیازمند دانش تئوری، تجربه‌ی عملی و آشنایی با ابزارهای دقیق است. نویزها را می‌توان با ترکیبی از طراحی صحیح PCB، استفاده از قطعات باکیفیت، فیلترگذاری مناسب و شیلدینگ اصولی مهار کرد و عملکرد پایدار و قابل‌اطمینانی از مدار دریافت نمود.

اگر به‌دنبال یادگیری حرفه‌ای این مهارت‌ها هستید و می‌خواهید از یک تعمیرکار معمولی به یک متخصص عیب‌یابی الکترونیک تبدیل شوید، دوره تخصصی تعمیرات برد در تبریز در آموزشگاه آپادانا، بهترین نقطه‌ی شروع برای شماست. همچنین اگر قصد دارید دانش خود را در حوزه‌های دیجیتال مانند طراحی سایت و سئو گسترش دهید، آپادانا دوره‌های متنوعی را برای شما تدارک دیده است.

🔧 نویز را مهار کنید، مدار را نجات دهید

در این مقاله، با مهم‌ترین مفاهیم و تکنیک‌های حذف نویز در مدارهای الکترونیکی آشنا شدید. از شناسایی انواع نویز تا روش‌های عملی فیلترگذاری، شیلدینگ و استفاده از ابزارهای تشخیصی – همه‌ی اینها مهارت‌هایی هستند که یک تعمیرکار حرفه‌ی برد باید به آنها مسلط باشد. یادگیری این مهارت‌ها نه‌تنها درآمد شما را افزایش می‌دهد، بلکه اعتمادبه‌نفس شما را در مواجهه با پیچیده‌ترین عیوب الکترونیکی چندین برابر می‌کند. آموزشگاه آپادانا با بهره‌گیری از اساتید مجرب و کارگاه‌های مجهز، شما را در این مسیر همراهی خواهد کرد. همین امروز با شماره ۴۱۶۴-۰۴۱ تماس بگیرید و قدم اول را برای تبدیل شدن به یک متخصص بردارید.
