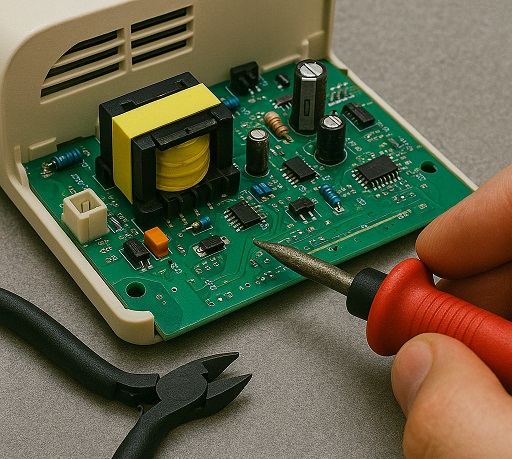

راهنمای کامل انتخاب منبع تغذیه مناسب برای برد

اگر یک لحظه تصور کنید که منبع تغذیه حکم قلب یک موجود زنده را دارد، آن وقت خیلی چیزها روشن می‌شود. قلبی که ضعیف بتپد، کل بدن از کار می‌افتد. قلبی که بیش از حد فشار بیاورد، اعضای دیگر را نابود می‌کند. انتخاب منبع تغذیه برای بردهای الکترونیکی دقیقاً همین قدر حساس و حیاتی است. چه در حال تعمیر یک مادربرد سوخته باشید، چه در حال طراحی یک مدار جدید، اگر پاور مناسبی را انتخاب نکنید، تمام زحماتتان در چند ثانیه به مشتی دود و بوی سوختگی تبدیل می‌شود. در این راهنما، قدم‌به‌قدم و به زبانی ساده اما فنی، یاد می‌گیرید که چطور یک منبع تغذیه را مثل یک جراح انتخاب کنید. اگر می‌خواهید این مهارت را به صورت عملی و زیر نظر اساتید یاد بگیرید، دوره آموزش تعمیرات برد در تبریز دقیقاً همان چیزی است که شما را از یک آماتور به یک متخصص تبدیل می‌کند.

اولین ایستگاه: با سه نژاد اصلی پاورها آشنا شوید

وقتی درِ جعبه یک دستگاه را باز می‌کنید، منبع تغذیه ممکن است یک برد مجزا باشد، یا بخشی از یک برد بزرگتر. اما در هر صورت، ذات آن یکی از این سه نوع است:

۱. پاورهای خطی (Linear) – نجیب‌زاده‌های کم‌نویز

این‌ها همان ترانس‌های سنگین و قدیمی هستند که ولتاژ را با کمترین ریپل و نویز تحویل می‌دهند. اگر با مدارهای صوتی آنالوگ، تقویت‌کننده‌های حساس یا تجهیزات پزشکی سر و کار دارید، یک پاور خطی بهترین دوست شماست. اما عیب بزرگشان این است که حسابی گرم می‌شوند، بازده پایینی دارند و مثل یک آجر وزن دارند. استفاده از آنها در دستگاه‌های کوچک و قابل‌حمل تقریباً منسوخ شده است.

۲. پاورهای سوئیچینگ (SMPS) – قهرمانان دنیای مدرن

امروز تقریباً هر برد الکترونیکی که می‌بینید، از شارژر گوشی گرفته تا مادربرد کامپیوتر، از این نوع استفاده می‌کند. راز آنها در کلیدزنی با فرکانس بالاست که باعث می‌شود ابعاد بسیار کوچک، وزن کم و بازدهی بالای ۸۰٪ داشته باشند. اما این سرعت بالا یک بهای کوچک هم دارد: نویز فرکانس بالا. به همین دلیل در طراحی آنها از فیلترهای پیچیده استفاده می‌شود. اگر یک تعمیرکار حرفه‌ای باشید، می‌دانید که عیب‌یابی SMPS بدون اسیلوسکوپ تقریباً غیرممکن است. در دوره‌های آموزش تعمیر برد کار کردن با این ابزارها و تحلیل شکل موج‌ها را یاد می‌گیرید.

۳. پاورهای ماژولار و صنعتی – غول‌های رک‌نشین

در تابلوهای فرمان کارخانه‌ها، این پاورها را می‌بینید که روی ریل DIN نصب می‌شوند. آنها برای ولتاژهای ۲۴ ولت با جریان‌های بالا طراحی شده‌اند و انواع حفاظت‌ها مانند اضافه‌بار، اتصال کوتاه و حرارت را به صورت داخلی دارند. هنگام تعویض آنها، حتماً به کلاس حفاظتی IP و دمای محیط دقت کنید.

۴ فاکتور مرگ و زندگی که قبل از خرید باید چک کنید

انتخاب منبع تغذیه فقط این نیست که بگویید «خب، ۱۲ ولت می‌خواهم». در ادامه، چهار پارامتری را که بیشترین خرابی‌ها از قصور در آنها ناشی می‌شود، بررسی می‌کنیم.

• ولتاژ با چشم باز: نیاز مدار شما دقیقاً چیست؟ یک میکروکنترلر ۳.۳ ولت را با ۵ ولت مستقیم تغذیه نکنید. همیشه به تلرانس قطعات نگاه کنید. گاهی یک رگولاتور روی خود برد وجود دارد و شما باید ولتاژ ورودی بالاتری به آن بدهید.
• جریان نامی، نه کمتر نه بیشتر: اگر مدار شما نهایتاً ۲ آمپر می‌کشد، پاوری با ۱.۵ آمپر نخرید. در بهترین حالت، پاور داغ می‌کند و خاموش می‌شود، در بدترین حالت، ترانزیستور خروجی آن می‌سوزد و ولتاژ کنترل‌نشده‌ای وارد مدار می‌کند. از آن طرف، پاور خیلی قوی هم اگر حفاظت دقیقی نداشته باشد، در لحظه اتصال کوتاه، جریان عظیمی به مسیرهای نازک برد تزریق می‌کند و آنها را مثل فیوز می‌سوزاند.
• ریپل و نویز را دست کم نگیرید: در بردهای دیجیتال حساس، یک نویز ۱۰۰ میلی‌ولتی می‌تواند باعث ریست شدن میکرو یا خطای سنسور شود. به دنبال پاورهایی باشید که مشخصات ریپل آنها در دیتاشیت ذکر شده باشد. برای مدارهای RF و مخابراتی، حتماً از فیلترهای اضافی استفاده کنید.
• ایمنی ذاتی پاور: یک منبع تغذیه خوب، قربانی نمی‌شود و قربانی نمی‌گیرد. یعنی در برابر اتصال کوتاه، جریان را به سرعت قطع می‌کند و در صورت داغ شدن بیش از حد، خودش را خاموش می‌کند. این ویژگی‌ها معمولاً با عبارت‌هایی مانند Short Circuit Protection و Over Temperature Protection در کاتالوگ ذکر می‌شوند.

قاتلان خاموش: این اشتباهات را نکنید وگرنه کل برد نابود می‌شود

طی سال‌ها تجربه، برخی اشتباهات آنقدر تکرار می‌شوند که می‌توان لیستی از بدترین‌ها تهیه کرد:

• استفاده از پاورهای بدون ایزولاسیون: بعضی از بردها مستقیماً به برق شهر متصل می‌شوند. اگر با چنین بردهایی بدون ترانس ایزوله کار کنید، جان خود و اسیلوسکوپتان به خطر می‌افتد.
• چسباندن پاور نامناسب از نظر ابعادی: پاوری که در جایگاه درست فیکس نشود، می‌تواند اتصال کوتاه ایجاد کند. همیشه به فرم فکتور و نحوه نصب دقت کنید.
• فراموش کردن خنک‌سازی: بعضی پاورها به شدت به جریان هوا وابسته‌اند. نصب آنها در محفظه‌ای بدون تهویه، مثل این است که فن ماشین را ببندید و انتظار داشته باشید موتور جوش نیاورد.

دقیقاً به همین دلایل است که در دوره تعمیرات برد در تبریز، بخش قابل توجهی از زمان کارگاه به تست عملی پاورها و شبیه‌سازی خطاهای رایج اختصاص دارد تا هنرجویان با چشم خود ببینند که یک انتخاب اشتباه چه بلایی سر مدار می‌آورد.

قبل از دکمه روشن: چک‌لیست نهایی یک تکنسین

حتی اگر بهترین پاور دنیا را خریده باشید، باز هم باید قبل از اتصال به برد اصلی، یک سری تست سلامت روی آن انجام دهید:

1. تست بدون بار: ولتاژ خروجی باید دقیقاً همان مقداری باشد که روی برچسب نوشته شده (با تلرانس ۵٪).
2. تست با بار نامی: یک بار متناسب با حداکثر جریان پاور وصل کنید. ولتاژ نباید بیش از حد افت کند. در غیر این صورت، پاور توان واقعی را ندارد.
3. بررسی حفاظت اتصال کوتاه: به‌طور لحظه‌ای (و با رعایت ایمنی) خروجی را اتصال کوتاه کنید. پاور باید سریعاً خاموش شود و با برداشتن اتصال، دوباره راه بیفتد. اگر اینطور نشد، یک بمب ساعتی در دست دارید.
4. مشاهده ریپل: با اسیلوسکوپ در باند AC، نوسانات روی خط DC را بررسی کنید. ریپل بیش از حد مجاز می‌تواند خازن‌های ورودی پاور را مشکوک نشان دهد.

حرف آخر: پاور درست = خیال راحت

منبع تغذیه قطعه‌ای نیست که بتوانید سرسری از کنارش عبور کنید. شاید یک ماسفت سوخته را بتوان با ۲۰ هزار تومان تعویض کرد، اما سوختن پردازنده اصلی یک برد صنعتی به دلیل ولتاژ اشتباه، می‌تواند میلیون‌ها تومان خسارت به بار بیاورد. اگر به دنبال آن هستید که در کار تعمیرات، به تکنسینی تبدیل شوید که دیگران با خیال راحت گران‌ترین بردها را به دستش می‌سپارند، باید این مبحث را کاملاً ملکه ذهن خود کنید. خوشبختانه با آموزش تعمیر برد در یک محیط کارگاهی واقعی، این دانش نه از روی کتاب، بلکه با دست‌هایتان جا می‌افتد.
