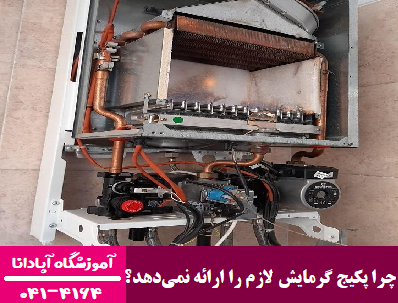

پکیج‌های دیواری به عنوان یکی از کلیدی‌ترین سیستم‌های حرارتی در ساختمان‌های مدرن، وظیفه تأمین هم‌زمان آب گرم مصرفی و گرمایش مطلوب رادیاتورها را بر عهده دارند. با شروع فصل سرما، یکی از رایج‌ترین و کلافه‌کننده‌ترین مشکلاتی که کاربران با آن مواجه می‌شوند، افت محسوس دمای گرمایش، سرد ماندن رادیاتورها یا ولرم شدن مداوم آب گرم مصرفی است. این اختلال می‌تواند ریشه در ایرادات هیدرولیکی، رسوب‌گرفتگی مجاری، تنظیمات نادرست فشار گاز یا خطاهای پیچیده در مدار فرمان الکترونیکی دستگاه داشته باشد. در این مقاله تخصصی و کاربردی، با نگاهی عمیق و مهندسی، تمامی دلایل کاهش توان حرارتی پکیج‌های دیواری را تحلیل کرده و راهکارهای عملیاتی برای عیب‌یابی و تعمیر آن‌ها را بررسی می‌کنیم.

سازوکار انتقال حرارت در پکیج‌های دیواری و اهمیت کنترل هوشمند

برای این‌که بتوانیم علت سرد بودن رادیاتورها یا عدم تأمین حرارت کافی را به‌دقت ریشه‌یابی کنیم، ابتدا باید چرخه تولید و انتقال انرژی گرمایشی را در پکیج بشناسیم. فرآیند گرمایش در پکیج یک زنجیره کاملاً پیوسته است: با افت دمای محیط و درخواست ترموستات یا سنسورهای مدار، برد الکترونیکی به عنوان مغز مفکر سیستم، فرمان‌های لازم را صادر می‌کند. شیر برقی گاز باز شده، سیستم جرقه‌زن مشعل را روشن می‌کند و پمپ سیرکولاتور آب را در میان مبدل حرارتی و شبکه لوله‌کشی به گردش درمی‌آورد.

کوچک‌ترین اختلال در هر یک از این مراحل، راندمان کل سیستم را به شدت کاهش می‌دهد. به عنوان مثال، اگر سنسور دما اطلاعات نادرستی به برد منتقل کند، یا اگر برد به دلیل آسیب‌های سخت‌افزاری نتواند ولتاژ کافی به شیر گاز یا پمپ ارسال نماید، دستگاه با وجود روشن بودن، حرارت لازم را تولید نخواهد کرد. آموزشگاه آپادانا با اتکا بر ۱۵ سال سابقه درخشان آموزشی در کشور، در دپارتمان‌های تخصصی خود مباحث عیب‌یابی این چرخه‌ها را به‌صورت کاملاً عملی بررسی می‌کند. برای یادگیری حرفه‌ای تحلیل این فرآیندها، می‌توانید در دوره آموزش تعمیر برد پکیج در تبریز شرکت کرده و بر مهارت‌های فنی خود بیفزایید.

علل اصلی کاهش بازدهی حرارتی و سرد بودن رادیاتورها

افت گرمایش پکیج معمولاً معلول یک علت واحد نیست، بلکه مجموعه‌ای از عوامل مکانیکی، الکترونیکی و شیمیایی در بروز آن نقش دارند. در ادامه به بررسی جامع و ریزبه‌ریز این عوامل می‌پردازیم تا بتوانید در هنگام بروز مشکل، سریع‌ترین و دقیق‌ترین تشخیص را داشته باشید.

۱. رسوب‌گرفتگی شدید مبدل حرارتی اصلی و ثانویه

املاح موجود در آب شهری (مانند یون‌های کلسیم و منیزیم) با افزایش دما دچار لخته‌شدن و رسوب روی جداره‌های داخلی مبدل‌های مسی می‌شوند. این لایه رسوبی مانند یک عایق حرارتی بسیار قوی عمل می‌کند. در پکیج‌های دو مبدله، مبدل اصلی وظیفه گرم کردن مدار شوفاژ و مبدل ثانویه (صفحه‌ای) وظیفه تأمین آب گرم مصرفی را بر عهده دارد.

وقتی ضخامت رسوب در مبدل افزایش می‌یابد، گرمای حاصل از شعله مشعل نمی‌تواند به آب درون لوله‌ها منتقل شود. در نتیجه، دمای کوره پکیج به سرعت بالا رفته و سنسور حد (حد بالای دما) جهت جلوگیری از سوختن مبدل، فرمان خاموش شدن شعله را صادر می‌کند. این اتفاق باعث می‌شود پکیج به صورت مداوم خاموش و روشن شده و رادیاتورها هرگز گرمای عمیقی دریافت نکنند. یکی از نشانه‌های واضح این مشکل، بروز پدیده کاهش گرمایش پکیج همراه با صدای جوشش آب درون مبدل است. شستشوی مبدل با دیسکلر و پمپ اسیدشویی استاندارد از راهکارهای رفع این مشکل است.

۲. افت فشار آب و وجود هوا در مدار گرمایش

گردش صحیح آب گرم در رادیاتورها مستلزم وجود فشار کافی در سیستم هیدرولیکی است. فشار استاندارد مانومتر پکیج در حالت سرد باید بین ۱.۲ تا ۱.۵ بار باشد. اگر فشار آب مدار به زیر ۰.۸ بار تنزل پیدا کند، حسگر فشار آب (پرشر سوئیچ آب) اجازه روشن شدن مشعل را صادر نخواهد کرد. از سوی دیگر، ورود هوا به درون شبکه لوله‌کشی و رادیاتورها باعث ایجاد «بلاک هوا» می‌شود.

هوا مانند یک سد فیزیکی عمل کرده و مانع چرخش روان آب می‌شود. در این حالت، نیمی از رادیاتور گرم و نیمی دیگر کاملاً سرد خواهد بود. هواگیری دقیق تمام بلوک‌های رادیاتور، تنظیم فشار از طریق شیر پرکن و چک کردن عملکرد شیر هواگیر اتوماتیک (Air Vent) روی پمپ، برای حل این نقیصه الزامی است.

۳. اختلال در عملکرد شیر سه‌راهی و شیر بای‌پاس

در پکیج‌های دو مبدله، شیر سه‌راهی برقی وظیفه دارد مسیر حرکت آب گرم را بین مدار شوفاژ و مبدل صفحه‌ای آب گرم مصرفی سوئیچ کند. اگر موتور برقی شیر سه‌راهی دچار سوختگی شود یا سوپاپ داخلی آن به دلیل رسوبات گیرپاژ کند، آب گرم به سمت رادیاتورها هدایت نخواهد شد. همچنین، سوپاپ بای‌پاس (Bypass Valve) که به عنوان یک مسیر اضطراری برای جلوگیری از فشار به پمپ طراحی شده، اگر در حالت باز گیر کند، آب گرم بدون عبور از رادیاتورها دائماً در یک مسیر کوتاه درون پکیج دور می‌زند و منجر به سرد ماندن خانه می‌شود.

۴. خروج سنسورهای دمایی (NTC) از کالیبراسیون استاندارد

سنسورهای NTC (ضریب حرارتی منفی) قطعاتی هستند که مقاومت الکتریکی آن‌ها با تغییر دما کاهش می‌یابد. برد الکترونیکی با اندازه‌گیری این مقاومت، دمای دقیق آب را محاسبه می‌کند. اگر سنسور NTC مدار گرمایش کالیبراسیون خود را از دست بدهد، مقادیر اشتباهی را به میکروکنترلر ارسال می‌کند. به عنوان مثال، اگر دمای واقعی آب ۳۰ درجه سانتی‌گراد باشد اما سنسور آن را ۷۰ درجه گزارش دهد، برد فرمان قطع شعله را صادر کرده و آب رادیاتورها همیشه ولرم می‌ماند. متخصصانی که در آموزش تعمیر برد در تبریز مهارت دیده‌اند، به راحتی می‌توانند با مولتی‌متر و جدول اهمی سنسورها، سلامت یا خرابی NTC را تشخیص دهند.

۵. کاهش توان سیرکولاسیون و افت راندمان پمپ

پمپ سیرکولاتور وظیفه دارد آب گرم شده در مبدل را با سرعت و دبی مشخص به سمت آخرین رادیاتورهای ساختمان هدایت کند. علل متعددی نظیر ضعیف شدن خازن راه‌انداز پمپ، سائیدگی پروانه‌ها یا گیرپاژ نسبی روتور به دلیل ذرات معلق، می‌توانند دبی خروجی پمپ را به شدت کاهش دهند. در چنین شرایطی آب با سرعت بسیار کمی درون مبدل حرکت کرده، بیش از حد داغ می‌شود و سنسور حد دستگاه را خاموش می‌کند، در حالی که آب داغ به رادیاتورهای انتهایی نمی‌رسد.

۶. عدم تنظیم فشار شیر برقی گاز و کوتاه بودن شعله

مقدار حرارت تولید شده توسط مشعل مستقیماً به حجم و فشار گاز ورودی بستگی دارد. شیر برقی گاز دارای دو حالت تنظیم شعله کوتاه (Min) و شعله بلند (Max) است. اگر سیم‌پیچ مدولاتور شیر گاز خراب شده باشد یا فشار شعله بلند به درستی تنظیم نگردد، ارتفاع شعله کوتاه باقی مانده و توان حرارتی لازم برای گرم کردن حجم زیاد آب مدار گرمایش تامین نخواهد شد.

نقش برد الکترونیکی در افت گرمایش و عیب‌یابی قطعات سخت‌افزاری

برد الکترونیکی پکیج مرکز فرماندهی و تصمیم‌گیری تمام قطعات است. اگر سیستم هیدرولیک، سنسورها، پمپ و فشار گاز در بهترین وضعیت باشند اما برد الکترونیکی دچار نوسان، قطعی مسیر چاپی یا خرابی عناصر سوئیچینگ شده باشد، دستگاه بازدهی لازم را ارائه نخواهد داد. خرابی‌های سخت‌افزاری برد که منجر به اختلال در گرمایش می‌شوند عبارند از:

خرابی رله فرمان پمپ: خال زدن یا سوختن کنتاکت‌های رله پمپ باعث قطع و وصل ناگهانی یا عدم کارکرد پمپ سیرکولاتور می‌شود.
افت ولتاژ مدار تغذیه سوئیچینگ: باد کردگی خازن‌های الکترولیتی در بخش تغذیه برد موجب افت ولتاژ خطوط ۱۲ و ۲۴ ولت شده و در نتیجه شیر برقی گاز توانایی حفظ شعله بلند را از دست می‌دهد.
اختلال در مدار مبدل آنالوگ به دیجیتال (ADC) میکروکنترلر: آسیب دیدن مقاومت‌های SMD خطوط نمونه‌بردار سنسور NTC باعث خوانش اشتباه دما توسط پردازنده اصلی برد می‌شود.
لحیم‌سردی و ترک‌های مویی: حرارت مداوم و ارتعاشات دستگاه می‌تواند موجب ایجاد قلع‌مردگی روی پایه‌های رله‌ها و ترمینال‌های ورودی شده و ارتباط قطعات را به صورت متناوب قطع کند.

تسلط بر تکنیک‌های لحیم‌کاری، تست قطعات روی بورد با ابزارهای اندازه‌گیری و نقشه‌خوانی مدارهای الکترونیکی، لازمه ورود به این حوزه تخصصی است. علاقه‌مندان به یادگیری مهارت‌های عملی می‌توانند از خدمات آموزشگاه آپادانا استفاده کرده و با ثبت‌نام در دوره تعمیر برد الکترونیکی پکیج در تبریز زیر نظر اساتید باسابقه، وارد بازار کار پردرآمد تعمیرات شوند.

جدول راهنمای عیب‌یابی سریع مشکلات گرمایشی پکیج

برای کمک به تکنسین‌ها و تعمیرکاران عزیز، خلاصه علائم خرابی، علل احتمالی و اقدامات اصلاحی در جدول زیر تدوین شده است:

علامت بالینی و مشکل	علت هیدرولیکی یا مکانیکی	علت احتمالی روی برد الکترونیکی	اقدام اصلاحی لازم
رادیاتورها ولرم هستند اما آب گرم مصرفی داغ است	گیرپاژ شیر سه‌راهی، باز ماندن بای‌پاس، خروج NTC گرمایش از کالیبراسیون	عدم ارسال فرمان به موتور شیر سه‌راهی، خرابی رله مربوطه	تست محرک برقی، تعویض سنسور NTC، تست رله خروجی برد
دستگاه مدام خاموش و روشن می‌شود و دما بالا نمی‌رود	رسوب‌گرفتگی شدسد مبدل اصلی، مسدود بودن فیلتر برگشت شوفاژ	نوسان در مدار نمونه‌بردار دما، افت ولتاژ تغذیه ۵ ولت	اسیدشویی مبدل اصلی، شستشوی فیلتر، چک کردن خازن‌های تغذیه برد
قسمت بالای رادیاتور داغ و قسمت پایین سرد است	وجود هوا در سیستم، افت توان و دبی سیرکولاسیون پمپ	قطع و وصل شدن رله پمپ به علت لحیم‌سردی یا سوختن کنتاکت	هواگیری کامل رادیاتورها، تعویض خازن پمپ، تجدید لحیم پایه‌های رله
شعله پکیج بسیار کوتاه است و آب گرم نمی‌شود	افت فشار گاز شهری، عدم تنظیم شیر برقی گاز، خرابی سیم‌پیچ مدولاتور	خرابی ترانزیستور راه‌انداز شیر گاز، افت ولتاژ خروجی مدولاتور	تنظیم مکانیکی شیر گاز، تست ترانزیستور سوئیچینگ روی برد
پکیج هیچ عکس‌العملی به درخواست گرمایش نشان نمی‌دهد	افت فشار آب زیر ۰.۸ بار، خرابی ترموستات اتاقی یا پرشر آب	سوختن فیوز ورودی برد، آسیب به آی‌سی تغذیه اصلی یا میکروکنترلر	تنظیم فشار مانومتر، تست ورودی ۲۲۰ ولت، عیب‌یابی بخش تغذیه برد

دستورالعمل نگهداری پیشگیرانه و سرویس‌های سالانه

بهترین راهکار برای جلوگیری از افت گرمایش و صرفه‌جویی در هزینه‌های سنگین تعمیرات، اجرای برنامه‌های منظم سرویس و نگهداری پیشگیرانه است. اقدامات ذیل نقش بسزایی در حفظ راندمان دستگاه دارند:

نصب فیلترهای مغناطیسی و سختی‌گیرهای نانو: قرار دادن فیلتر مغناطیسی مدار برگشت شوفاژ، مانع از ورود براده‌های آهن و رسوبات به داخل پمپ و مبدل می‌شود.
شستشوی مدور و تزریق مواد ضد رسوب (Protector): استفاده از محلول‌های استاندارد محافظ مدار گرمایش، لوله‌ها را در برابر خوردگی و تشکیل املاح محافظت می‌کند.
بازبینی باد منبع انبساط: فشار باد منبع انبساط باید سالانه چک شود (حدود ۱ بار). کمبود باد منبع انبساط باعث نوسانات شدید فشار آب و افت بازدهی گرمایش می‌گردد.
تست دوره ای قطعات برد: چک کردن خازن‌ها، رله‌ها و شستشوی مدار چاپی برد با اسپری‌های خشک عایق جهت جلوگیری از سولفاته شدن.

یادگیری اصول کار با قطعات الکترونیکی، تنظیمات نرم‌افزاری و سخت‌افزاری انواع پکیج‌های ایرانی و خارجی در دوره‌های کارگاهی تدریس می‌شود. هنرجویان با شرکت در دوره تعمیر برد الکترونیکی پکیج شوفاژ گازی در تبریز توانایی تحلیل متون فنی و نقشه‌های الکترونیکی را به‌دست می‌آورند.

معرفی دپارتمان‌های آموزشی و مسیر یادگیری تخصصی

با توجه به گسترش روزافزون استفاده از پکیج‌های دیواری و سیستم‌های حرارتی هوشمند، نیاز بازار کار به تکنسین‌ها و تعمیرکاران زبده بیش از هر زمان دیگری احساس می‌شود. آموزشگاه تخصصی آپادانا با داشتن ۱۵ سال سابقه درخشان در ارائه آموزش‌های مهارت‌محور و اشتغال‌زا، بستری بسیار مجهز را برای علاقمندان به یادگیری علوم فنی فراهم آورده است.

این مرکز با بهره‌گیری از اساتید با تجربه و کارگاه‌های کاملاً عملی، دوره‌های خود را در دپارتمان‌های متنوع و مجزا برگزار می‌کند:

دپارتمان برق و الکترونیک: آموزش تخصصی عیب‌یابی و تعمیر انواع بردهای الکترونیکی (پکیج، کولر گازی، لوازم خانگی، آسانسور و بردهای صنعتی).
دپارتمان تاسیسات و مکانیک: آموزش کارگاهی نصب و تعمیرات تخصصی پکیج‌های شوفاژ گازی، سیستم‌های برودتی، کولر گازی و لوله‌کشی مدرن.
دپارتمان فناوری اطلاعات و مدیریت: آموزش نرم‌افزارهای مهندسی، طراحی سایت، سئو و مهارت‌های حرفه‌ای بازار کار.

هنرجویانی که در دوره تعمیر برد در تبریز ثبت‌نام می‌کنند، فرآیند آموزش را روی بردهای واقعی و با استفاده از ابزارهای پیشرفته مانند اسیلوسکوپ، مولتی‌مترهای صنعتی، پروگرامرها و ایستگاه‌های لحیم‌کاری هویه‌کاری تحویل می‌گیرند تا پس از پایان دوره بتوانند مستقیماً وارد بازار کار شده و درآمدزایی عالی داشته باشند.

راه ارتباطی و مشاوره رایگان با کارشناسان آموزشگاه آپادانا

برای کسب اطلاعات بیشتر در خصوص زمان‌بندی دوره‌ها، دریافت مشاوره تخصصی رایگان و ثبت‌نام در دپارتمان‌های مختلف، می‌توانید با شماره‌های زیر در تماس باشید:

تلفن چهار رقمی پشتیبانی:4164-041

شماره مشاوره و واتساپ: 09393090595

جمع‌بندی نهایی: عدم ارائه گرمایش کافی توسط پکیج ناشی از یک زنجیره تداخلی از عوامل مکانیکی، هیدرولیکی، حسگرها و مدارات کنترل الکترونیکی است. با عیب‌یابی گام‌به‌گام شامل تست فشار، هواگیری، بررسی NTCها و سنجش سلامت رله‌ها و قطعات روی برد، می‌توان علت اصلی افت دمای پکیج را تشخیص داد و دستگاه را به حداکثر بازدهی حرارتی بازگرداند.
