آموزش تعمیر مسیر جرقه زن و شعله در برد پکیج مرحله به مرحله

تحلیل ساختار الکترونیکی مدار جرقه و تشخیص شعله

مدار جرقه‌زن و شعله در بردهای کنترل پکیج از دو بخش کاملاً مجزا اما همگام با یکدیگر تشکیل شده است: بخش اول «مدار فرمان و تولید ولتاژ بالا برای ایجاد قوس الکتریکی» و بخش دوم «مدار آنالیز سیگنال یونیزاسیون برای تایید وجود شعله». فرآیند عملکردی این سیستم شامل یک پروتکل ارتباطی سخت‌افزاری میان میکروکنترلر، عناصر سوئیچینگ و سنسورها است. برای درک عمیق‌تر این مباحث و آشنایی عملی با نحوه تست خطوط ولتاژ بردهای مختلف، شرکت در کلاس‌های تخصصی مانند آموزش تعمیر برد در تبریز می‌تواند مسیر یادگیری و ورود به بازار کار را هموارتر سازد.

قطعات کلیدی در مسیر جرقه‌زن برد پکیج

بخش تولید جرقه ولتاژ بالا شامل عناصر الکترونیکی متعددی است که وظیفه دارند ولتاژ پایین تغذیه (معمولاً ۲۲۰ ولت متناوب یا ۲۴ ولت مستقیم) را به یک ولتاژ بسیار بالا در حدود ۱۰,۰۰۰ تا ۱۵,۰۰۰ ولت تبدیل کنند تا توانایی شکست دی‌الکتریک هوا و ایجاد قوس الکتریکی روی مشعل فراهم شود. مهم‌ترین اجزای تشکیل‌دهنده این بخش عبارتند از:

• ترانس جرقه‌زن (Ignition Transformer / High Voltage Coil): قطعه اصلی برای افزایش ولتاژ. این ترانس شامل سیم‌پیچ اولیه با تعداد دور کم و سیم‌پیچ ثانویه با تعداد دور بسیار بالا و سیم‌های عایق‌شده ضخیم است.
• رله فرمان و ترانزیستور راه‌انداز: میکروکنترلر مستقیماً توانایی تحریک ترانس جرقه را ندارد، بنابراین از یک ترانزیستور راه‌انداز (مانند BJT یا MOSFET) یا آی‌سی درایور (مانند ULN2003) و رله الکترومکانیکی برای اتصال ولتاژ شبکه به ترانس استفاده می‌کند.
• خازن شارژ و دیودهای ولتاژ بالا: در برخی بردها از مدارات دوبرابرکننده ولتاژ یا خازن‌های پلی‌استر ولتاژ بالا (۴۰۰ ولت به بالا) جهت ذخیره انرژی و تخلیه ناگهانی در ترانس استفاده می‌شود.
• مقاومت‌ها و وریستورهای حفاظتی: برای جلوگیری از برگشت نویزهای فرکانس بالا و ولتاژهای القایی شدید ناشی از جرقه به سمت میکروکنترلر برد، از مقاومت‌های سری و قطعات مستهلک‌کننده نویز (EMC Filters) استفاده می‌شود.

عملکرد مدار یونیزاسیون و سنسور شعله

برخلاف تصور اولیه بسیاری از تعمیرکاران تازه‌کار، سنسور شعله یک ترموکوپل یا فتوسل ساده نیست؛ بلکه یک میله فلزی مقاوم در برابر حرارت (معمولاً از جنس کانال یا آلیاژهای نیکل-کروم) است که درون محیط تشکیل شعله قرار می‌گیرد. محیط شعله به دلیل وجود یون‌های آزاد ناشی از احتراق گاز، قابلیت هدایت الکتریکی جزیی دارد. مدار یونیزاسیون روی برد با اعمال یک ولتاژ متناوب (AC) به میله یون و عبور دادن آن از میان شعله به بدنه مشعل (Ground)، یک جریان بسیار کوچک مستقیم (DC) در حد ۰.۵ تا ۱۰ میکروآمپر ایجاد می‌کند.

برد الکترونیکی با استفاده از مقاومت‌های با مقدار بالا (مگااُهمی)، اپتوکوپلرها و آی‌سی‌های مقایسه‌گر (Comparator مانند LM393 یا LM358) این جریان ناچیز DC را آشکارسازی کرده و به پردازنده اعلام می‌کند که شعله با موفقیت تشکیل شده است. دانشجوهایی که در دوره تعمیرات برد در تبریز آموزش می‌بینند، به‌خوبی متوجه می‌شوند که تحلیل دقیق این جریان میکروآمپری کلید اصلی حل پیچیده‌ترین خطاهای پکیج دیواری است.

نحوه کارکرد و فازهای مختلف عملکردی مدار

فرآیند روشن شدن مشعل و ثبت پایداری آن دارای یک سناریوی زمانی دقیق و ترتیب خاص است که توسط نرم‌افزار میکروکنترلر مدیریت می‌شود. شناخت دقیق این مراحل باعث می‌شود در هنگام بروز مشکل، دقیقاً متوجه شوید که برد در کدام فاز زمانی دچار توقف یا خطا شده است.

دستورالعمل گام‌به‌گام عیب‌یابی و تعمیر قطعات

برای شروع عیب‌یابی دقیق برد الکترونیکی پکیج، نباید بدون نقشه و برنامه‌ریزی قبلی اقدام به تعویض قطعات نمود. روش صحیح عیب‌یابی بر پایه اولویت‌بندی تست‌های ساده به پیچیده قرار دارد. در زیر، مراحل مهندسی معکوس و تست این خطوط آورده شده است.

مرحله اول: بررسی چشمی و تشخیص آسیب‌های ظاهری

همواره نخستین قدم، بررسی فیزیکی برد تحت نور مناسب است. به دلیل کارکرد ترانس جرقه با ولتاژهای بالا، ایجاد آرک‌های الکتریکی ناخواسته، حرارت و نوسانات ولتاژ می‌تواند آسیب‌های فیزیکی مشخصی به بار آورد. مواردی که باید دقت کنید عبارتند از:

• تغییر رنگ، کربنی شدن یا سوختگی شدید فیبر مدار چاپی (PCB) در اطراف پایه‌های ترانس جرقه‌زن.
• ترک‌خوردگی، بادکردگی یا خال‌زدگی روی بدنه ترانس جرقه یا خازن‌های ولتاژ بالا.
• ایجاد قلع‌مردگی (لحیم‌سردی) روی پایه‌های رله جرقه به علت جریان‌کشی لحظه‌ای و ارتعاشات.
• سولفاته شدن، اکسیداسیون یا تیرگی در ترک‌های مس مربوط به مدار فیدبک یونیزاسیون.

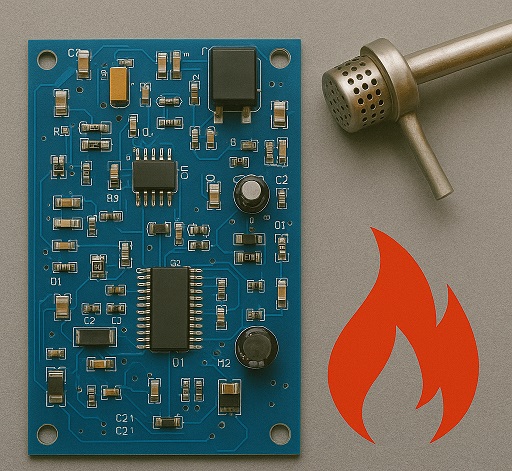

تصویر ۱: بررسی خطوط مدار چاپی و اجزای الکترونیکی مسیر جرقه و یون روی برد پکیج

مرحله دوم: تست سرد قطعات و اندازه‌گیری مقاومت‌ها

در تست سرد، برد از برق ورودی کاملاً جدا شده و قطعات با استفاده از مولتی‌متر دیجیتال در مد تست دیود، بازر و امپدانس سنج بررسی می‌شوند. متخصصانی که فارغ‌التحصیل کلاس تعمیر برد در تبریز هستند معمولاً فرآیند تست سرد را با اصول زیر انجام می‌دهند:

1. تست سیم‌پیچ‌های ترانس جرقه‌زن: مقاومت سیم‌پیچ ورودی (اولیه) ترانس جرقه معمولاً مقداری کم (در حد چند اهم تا چند ده اهم) دارد. مقاومت سیم‌پیچ خروجی (ثانویه) به دلیل تعداد دور بسیار زیاد، در محدوده چند کیلو‌اهم (۱ تا ۱۰ کیلواهم) قرار دارد. اگر مقاومت بی‌نهایت (OL) باشد نشان‌دهنده قطع شدن سیم‌پیچ و اگر صفر باشد نشان‌دهنده اتصال کوتاه داخلی است.
2. تست دیودهای هرزگرد و یکسوساز: دیودهای موازی با بوبین رله جرقه و دیودهای مسیر های‌ولتاژ را در حالت تست دیود بررسی کنید. ولتاژ شکست مستقیم باید بین ۰.۴ تا ۰.۷ ولت باشد و در جهت معکوس نباید هیچ هدایتی نشان دهد.
3. بررسی مقاومت‌های مگااُهمی مسیر یون: در مدار یونیزاسیون، مقاومت‌های سری با مقادیر بالا (مانند ۱ مگااُهم، ۲.۲ مگااُهم یا ۴.۷ مگااُهم) قرار دارند. این مقاومت‌ها به مرور زمان دچار «افزایش مقاومت» یا قطع‌شدگی می‌شوند. مولتی‌متر را در رنج مگااُهم قرار داده و مقدار دقیق آن‌ها را با عدد روی قطعه مقایسه کنید. هرگونه تغییر بیش از ۵٪ نیاز به تعویض قطعه دارد.
4. تست رله جرقه: بوبین رله را تست کرده و مطمئن شوید کنتاکت‌های نرمالی‌اوپن (NO) در حالت عادی قطع هستند و هیچ اتصال کوتاهی ندارند.

مرحله سوم: ولتاژگیری گرم و تست عملکردی مدار جرقه

در این مرحله، برد با رعایت تمام اصول ایمنی به میز تست و تغذیه متصل می‌شود. ولتاژگیری در حالت برق‌دار نیازمند دقت بالاست چرا که خطوط ترانس جرقه دارای ولتاژ بسیار بالایی هستند که می‌تواند باعث شوک الکتریکی یا خرابی مولتی‌متر شود. بنابراین هرگز پروپ‌های مولتی‌متر را مستقیماً به خروجی های‌ولتاژ ترانس متصل نکنید!

رویکرد استاندارد ولتاژگیری شامل مراحل زیر است:

• ولتاژگیری بوبین رله جرقه: در لحظه استارت جرقه، ولتاژ دی‌سی بوبین رله (معمولاً ۱۲VDC یا ۲۴VDC) را چک کنید. اگر ولتاژ به بوبین می‌رسد اما صدای کنتاکت (کلیک) شنیده نمی‌شود یا ولتاژ AC در خروجی رله ظاهر نمی‌شود، رله خراب است.
• تست ولتاژ ورودی ترانس جرقه: ولتاژ متناوب ورودی به ترانس جرقه (۲۲۰V AC) را در لحظه فرمان چک کنید. وجود ولتاژ و عدم ایجاد جرقه، قطعی بودن ترانس یا خرابی خازن سری آن را ثابت می‌کند.
• تست سیگنال فرمان از میکروکنترلر: پایه بیس یا گیت ترانزیستور راه‌انداز رله را ولتاژگیری کنید. خروجی میکروکنترلر باید ۵ ولت یا ۳.۳ ولت دی‌سی در زمان فعال‌سازی جرقه باشد. عدم وجود این ولتاژ نشان‌دهنده خرابی آی‌سی میکرو یا آسیب‌دیدگی پایه‌های خروجی آن است.

مرحله چهارم: تحلیل تخصصی مدار تشخیص شعله و رفع مشکل خاموشی

یکی از شایع‌ترین مشکلات پکیج‌های دیواری این است که پکیج جرقه می‌زند، شعله روشن می‌شود اما پس از چند ثانیه جرقه‌زن همچنان کار می‌کند و سپس دستگاه خاموش شده و ارور شعله می‌دهد. این ایراد مستقیماً به مدار تشخیص شعله (یون) مربوط است.

برای عیب‌یابی این بخش، مراحلی که اساتید در آموزشگاه تعمیر برد در تبریز به تکنسین‌ها آموزش می‌دهند را دنبال کنید:

۱. تست اتصال ارت (Ground): مدار یونیزاسیون بدون اتصال زمین محکم و استاندارد کار نمی‌کند! مطمئن شوید بدنه پکیج، مشعل و برد الکترونیکی اتصال هم‌پتانسیل و زمین مناسبی دارند. قطع بودن سیم ارت باعث افت شدید جریان میکروآمپری و عدم تشخیص شعله خواهد شد.

۲. بررسی خازن‌های صافی و ایزولاسیون یون: در مسیر سیگنال یون، خازن‌های با ظرفیت پایین (مثلاً ۱۰ نانوفاراد تا ۱۰۰ نانوفاراد ولتاژ بالا) قرار دارند که وظیفه ایزوله کردن ولتاژ مستقیم از متناوب را ایفا می‌کنند. نشتی این خازن‌ها باعث بهم خوردن زاویه فاز و افت سیگنال می‌شود. این خازن‌ها را با خازن‌سنج تست و در صورت کوچکترین نشتی تعویض کنید.

۳. اندازه‌گیری جریان یون به صورت عملی: مولتی متر را روی حالت میکروآمپر دی‌سی (µA DC) قرار داده و آن را به صورت سری بین میله یونیزاسیون و کابل متصل به برد قرار دهید. در لحظه تشکیل شعله، حداقل جریان خوانده شده باید بین ۲ تا ۷ میکروآمپر باشد. اگر جریان زیر ۱ میکروآمپر باشد، مشکل از تمیز نبودن میله یون، تنظیم نبودن فاصله میله تا مشعل یا افت فشار گاز است. اگر جریان مناسب باشد اما برد شعله را تشخیص ندهد، قطعات روی برد (اپتوکوپلر، مقاومت‌های مگااُهمی یا آی‌سی مقایسه‌گر) خراب هستند.

۴. روش شبیه‌سازی سیگنال شعله روی میز کار (Workbench Simulation): برای تست مدار یونیزاسیون روی میز کار بدون نیاز به وصل کردن پکیج و مشعل واقعی، می‌توانید یک دیود سری (مانند 1N4007) را با یک مقاومت ۱ مگااُهم متصل کنید. با وصل کردن یک سر این مدار به فاز ۲۲۰ ولت و سر دیگر به پایه یون روی برد، پدیده یکسوسازی شعله شبیه‌سازی می‌شود و برد الکترونیکی شعله را مجازی تشخیص داده و جرقه را قطع می‌کند. این تکنیک یکی از شگردهای کارآمد در تعمیرات تخصصی است.

جدول عیب‌یابی کدهای خطا و نشانه‌های خرابی

برای سهولت در عیب‌یابی سریع روی میز کار، جدول زیر علائم خرابی، علت‌های احتمالی روی برد و راهکارهای تعمیراتی را خلاصه‌سازی کرده است:

نکات فنی و ایمنی در تعویض قطعات برد الکترونیکی

تعمیر بردهای الکترونیکی حساس نیازمند رعایت استانداردهای لحیم‌کاری و مونتاژ قطعات است تا از آسیب مجدد به مدار جلوگیری شود. در زیر به چند نکته کلیدی پرداخته شده است:

• استفاده از رزین و شارلاک حفاظتی: بخش جرقه‌زن به دلیل ولتاژ بسیار بالا مستعد جذب گرد و غبار و رطوبت است که منجر به آرک‌زدن روی فیبر برد می‌شود. پس از تعویض ترانس یا قطعات این بخش، حتماً محل لحیم‌کاری را با اسپری کنتاکت‌شور خشک پاک کرده و سپس لایه‌ای از شارلاک عایق ولتاژ بالا روی ترک‌ها اعمال کنید.
• دقت در تعویض قطعات SMD: مقاومت‌ها و دیودهای بخش یونیزاسیون غالباً از نوع SMD با سایز 0805 یا 1206 هستند. هنگام لحیم‌کاری با هویه حرارت بالا، دقت کنید پدهای روی برد کنده نشوند و از روغن لحیم باکیفیت و بدون اسید استفاده نمایید.
• جایگزینی قطعات با مشخصات دقیق: خازن‌های های‌ولتاژ را دقیقاً با ظرفیت و ولتاژ نامی یکسان یا بالاتر تعویض کنید. استفاده از خازن با ولتاژ تحمل پایین‌تر منجر به انفجار یا سوزاندن مجدد برد خواهد شد.

جمع‌بندی و راهنمای تسلط بر عیب‌یابی بردهای الکترونیکی

مسیر جرقه‌زن و سنسور شعله در بردهای پکیج ترکیبی کاملاً هماهنگ از مهندسی ولتاژ بالا و آشکارسازی سیگنال‌های ریز micro-ampere است. همان‌طور که در این مقاله اشاره شد، عیب‌یابی این بخش نیازمند یک متدولوژی سیستماتیک شامل بررسی چشمی، تست امپدانس سرد، ولتاژگیری کنترل‌شده و آنالیز فیدبک جریان یون است. با یادگیری دقیق اصول کارکرد هر قطعه، تست قطعات جانبی و رعایت نکات ایمنی، می‌توانید پیچیده‌ترین ارورها و عیوب مربوط به جرقه‌زنی و خاموشی پکیج را در کوتاه‌ترین زمان ممکن برطرف سازید.
